Конденсаторы высокого напряжения являются пассивными электронными компонентами, которые хранят заряд и энергию для использования в приложениях с большой разностью потенциалов. Они состоят из двух токопроводящих пластин, разделенных изоляционным материалом, называемым диэлектриком. Особенностью его свойств является высокое пробивное напряжение. Вместе с экспертами
Стекло, слюда, нефть, воздух и парафиновая бумага могут быть изолирующим компонентом высоковольтного конденсатора. Также есть другие диэлектрики, такие как керамика и полиэтилен, которые обладают высокой эффективностью при эксплуатации на высоких напряжениях заряда пластин конденсатора. При этом, в зависимости от материала диэлектрика и его электродов, а также конструкции самого прибора, определяется тип высоковольтного конденсатора.
Конденсаторы высокого напряжения, могут быть сделаны из пластика по пленочной технологии. Есть два основных их типа:
Для диэлектрика такого типа устройств подходит поликарбонат, полипропилен или полистирол. Приборы позиционируются невысокой стоимостью, простотой изготовления и долговечностью эксплуатации, также способностью восстановления после пробоя.
Температурно стабильные высоковольтные конденсаторы — устройства, изготовленные из резистивных керамических материалов. Они имеют связанные металлические контакты. В качестве основы, которой является диэлектрик, используются, преимущественно, такие изоляционные материалы:
Основное достоинство керамических высоковольтных конденсаторов — это высокая термическая стабильность. Емкость приборов имеет незначительное отклонение в широком диапазоне температур. Поэтому такой класс изделий подходит для измерительных и контрольных приложений, где важна точность регистрируемых параметров.

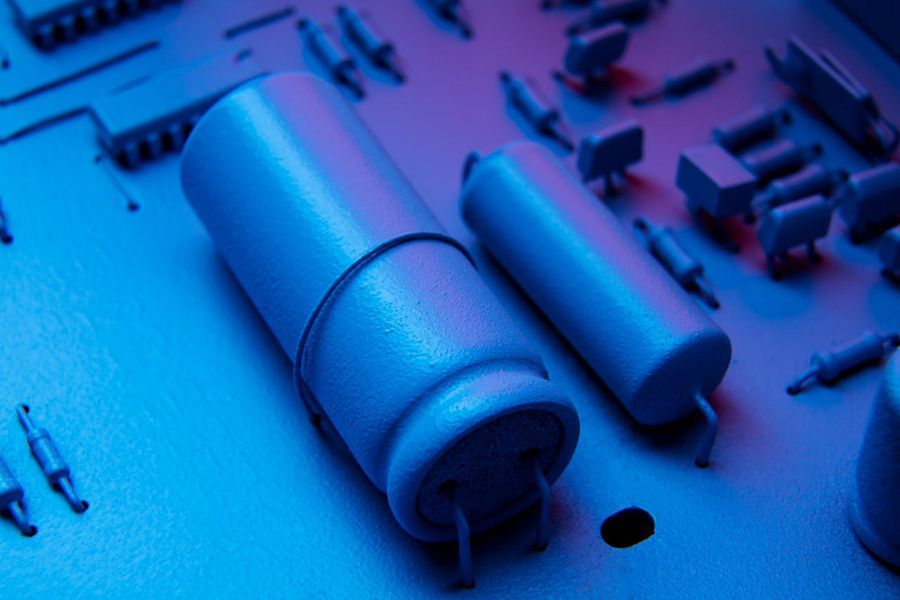

Пассивные емкостные компоненты на основе пластин из алюминия и электролита, а также оксида алюминия в качестве диэлектрика, представляют собой полярные устройства. Они имеют высокую удельную емкость, но не могут выдерживать обратные напряжения. Вторым достоинством является небольшая стоимость материалов и простота их изготовления.
Также электролитические конденсаторы обладают повышенным током утечки, поэтому выпускаются модели с максимальным напряжением 550–630 В. Для использования приборов на большие напряжения применяют последовательное соединение в их батарею конденсаторов. Основная сфера применения электролитических конденсаторов — сглаживание пульсаций постоянного напряжения в топологии выпрямителей.
Конденсаторы высокого напряжения могут использовать следующие типы крепления:
Некоторые приборы припаиваются на место, в то время как другие нуждаются в монтажных кронштейнах. Полюсные конденсаторы также имеют разные типы крепления. На монтажную плату используют два способа фиксации:
Классификация высоковольтных конденсаторов осуществляется еще и по основным их параметрам с определенным допуском отклонения от номинала. Основная характеристика конденсаторов — емкость C. Это мера способности хранения энергии. Обычно она выражается формулой:
C = (AxKxε0)/D, где
А — общая площадь электродов (пластин);
K — диэлектрическая проницаемость диэлектрика, расположенного между электродами;
ε0 — диэлектрическая постоянная (8,854187817×10ˉ¹2);
D — среднее расстояние между пластинами.
Среди наиболее важных параметров емкостных компонентов, работающих на значительных напряжениях, следует отметить:
Следует отметить, что чем больше допустимое напряжение конденсатора, тем меньше отношение его емкости к габаритам. Поэтому при выборе номинала нужного компонента руководствуются расчетом оптимального значения максимального напряжения.
